OL系列 智慧型马达软启动器
产品图片
|
 |
SMC-OL 2~-10HP/220V
SMC-OL 2~-15HP/380V
长:145mm
宽:83mm
高:120mm |
本缓冲启动器具CE, IEC60947-4-2认证合格
启动时间与扭力均可调整，使启动平顺圆滑
产品特性
1. 缓启动时间与启动扭力都可以调整，使启动平顺圆滑。
2. 内建3种启动模式：斜率启动、限电流启动、限电流加踢动启动(KICK START)。
3. 使用矽控整流器(SCR)控制：无接点、无弧光、无光端磨损，相当于半永久性的使用寿命。
4. 简易配线：三进三出的装置，节省人工繁琐配线的花费。
5. 本缓启动控制器为微处理机型，并具有自动轻重负载校对功能与转矩控制。
6. 冷却风扇动作具有温度控制，当散热片温度55oC时工作，45oC时停止，可提高风扇寿命2~3倍。
7. 本控制器内含CT电子式检知保护器： 过载保护、来源电欠相保护、马达卡死保护、控制器过温保护，超灵敏感应度，且无积热效应，不受周温影响。
8. 本控制器提供3组输出接点：具启动时输出接点(Running)、运转完成后输出接点(BY PASS)、系统异常输出接点NO, COM, NC。
功能作用
马达缓启动控制器，使用在风车马达、搅拌机械、研磨机械、粉碎机械、天车、油压电梯，达到缓慢启动，减少瞬间启动电流。当马达异常时，可以保护马达。
一般特性
|
OL系列
普通马达专用缓冲器 |
|
主电源电压 |
208～220/380～440/480 VAC 10% |
|
辅助电压 |
220V10% |
|
启动方式 |
干接点 |
|
工作频率 |
50~60Hz 5% |
|
最高峰值耐压 |
600V
或1200V~1600V |
|
启动时间 |
1~40 sec. |
|
启动扭力 |
100%~500% |
|
停止时间 |
1~60 sec. |
|
停止模式 |
惯性停止/转矩停止/斜率停止 |
|
储存问题 |
-20 C~70C |
|
工作周温 |
-10C~45C |
|
绝缘阻抗 |
20 MΩ 以上(电源与外壳间)、20 MΩ 以上(输入信号与外壳间) |
|
耐压强度 |
电源与外壳间 2500VAC/1分钟 、电源与输入信号 1000VAC/1分钟 |
|
最大相对湿度 |
93%
无凝结成水滴 |
扭力、时间参考下图解
适用范围
需要平滑启动机能，但不需作速度控制的产业机械。诸如天车、压缩机、风车、鼓风机…等等。

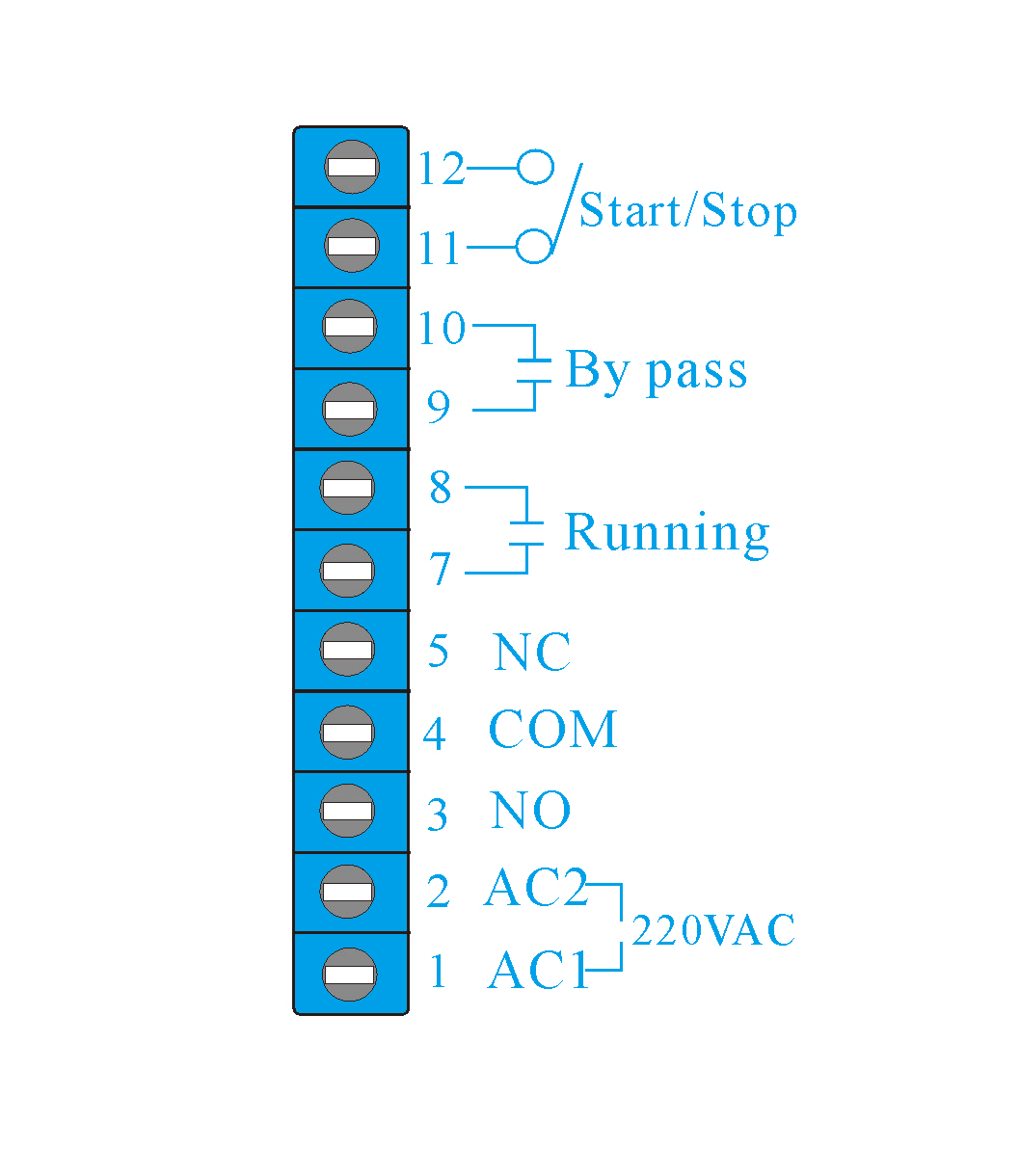

接线控制方式
|
AC1, AC2: 输入辅助电压
220V15%
NO, COM, NC: 异常讯号输出接点
240V/10A 3.4.5.7.8.9.10为控制器的输出接埠 |
|
RUNNING: 运转中输出接点
240V/10A
BY PASS(RUN):
运转完成后输出接点
START/STOP:
启动/停止控制接点 |
型号规格选择
|
额定
电流 |
额定电压 |
长
(mm) |
宽
(mm) |
高
(mm) |
图号 |
|
208~220VAC |
HP |
380~480VA
C |
HP |
|
4A |
- |
- |
SMC930020
LE-OL |
2HP |
145 |
83 |
120 |
图1 |
|
7A |
SMC920020
LE-OL |
2HP |
SMC930030
LE-OL |
3HP |
|
10A |
SMC920030
LE-OL |
3HP |
SMC930050
LE-OL |
5HP |
|
15A |
SMC920050
LE-OL |
5HP |
SMC930075
LE-OL |
7.5HP |
|
22A |
SMC920075
LE-OL |
7.5HP |
SMC930100
LE-OL |
10HP |
|
28A |
SMC9200100
LE-OL |
10HP |
SMC930150
LE-OL |
15HP |
|
