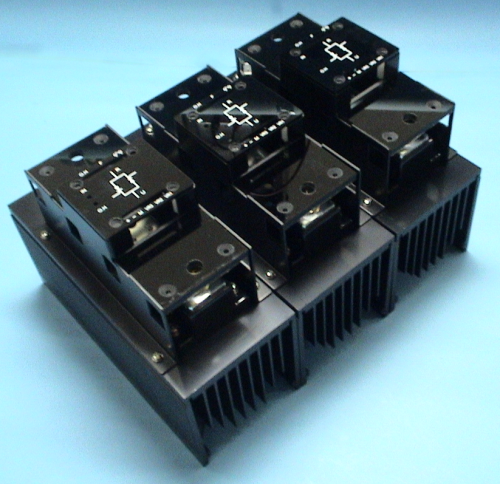

三相相位直推式SCR (P3型)

       型號規格

           1. 额定电压380V：P3 0154，P3 0204，P3 0304，P3 0404，P3 0504，P30704... P3 3004 等

           2. 额定电压220V：P3 0152，P3 0202，P3 0302，P3 0402，P3 0502，P30702... P3 3002 等


電氣特性   環境溫度： 0~55°C 相對溼度： 0~90% 耐壓絕緣： 2500Vac/1 Min. 絕緣阻抗： 500MΩ以上 最小動作電流： 0.6A 使用頻率範圍： 50Hz/60Hz ±5% 輸入訊號： DCA：4-20 mA DCV：12V、24V、P.W.M

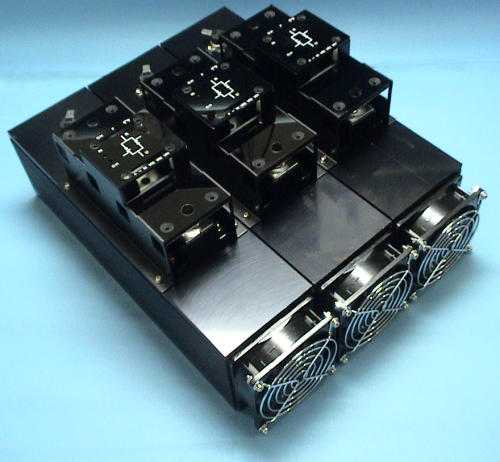

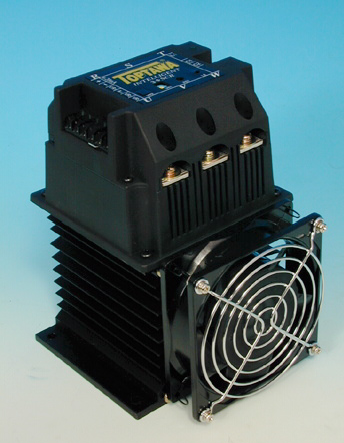

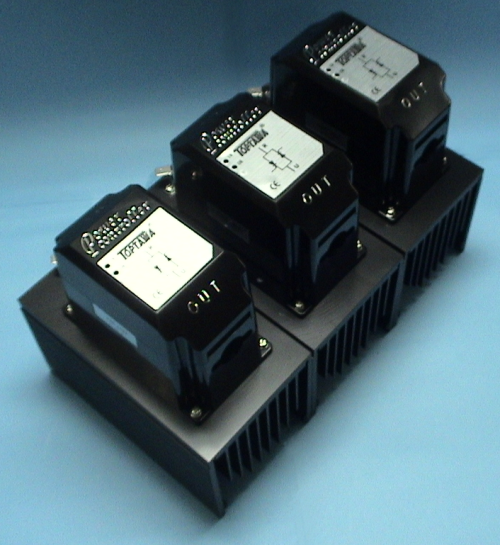

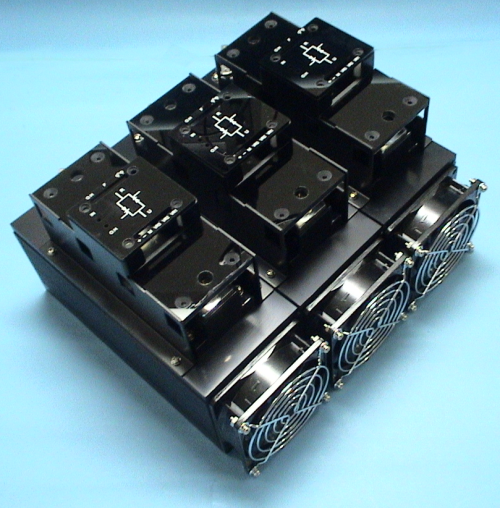

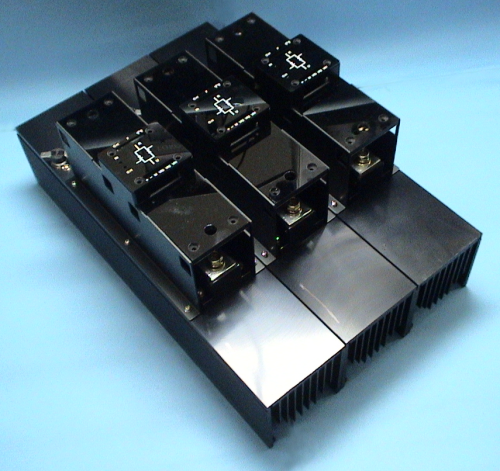

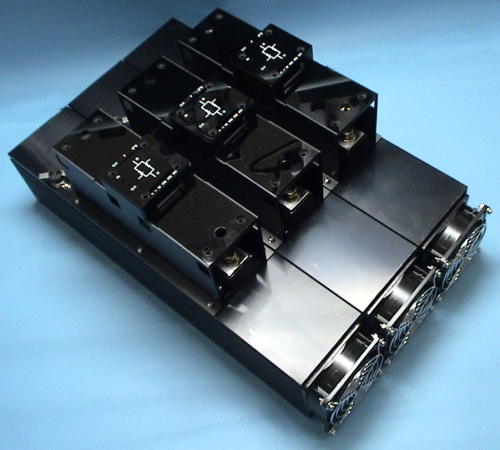

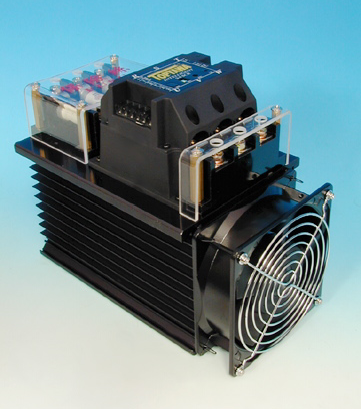

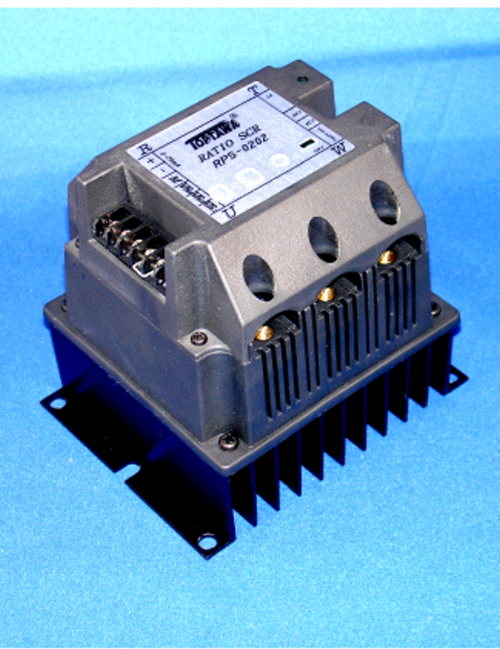

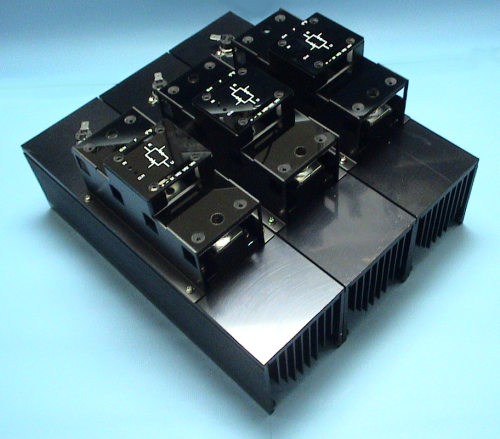

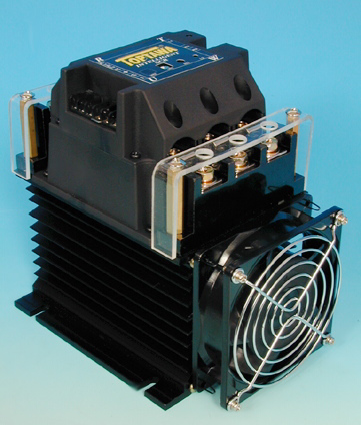

產品特性(Product Characteristic)     圖號 圖號A 圖號B 圖號C 圖號D 參考圖 尺寸 98.5x126x115 mm 98.5x110x155 mm 98.5x126x170 mm 140x126x170 mm 淨重 875g 1350g 1500g 2400g     圖號 圖號E 圖號F 圖號G 圖號H 參考圖 尺寸 200x140x200 mm 130x110x155 mm 130x126x170 mm 175x126x170 mm 淨重 4240g 1650g 2000g 2575g     圖號 圖號I 圖號J 圖號K 圖號L 參考圖 尺寸 240x140x200 mm 200x110x155 mm 200x126x170 mm 240x140x200 mm 淨重 4800g 1880g 2875g 3675g     圖號 圖號M 圖號N 圖號O 圖號P 參考圖 尺寸 240x110x155 mm 240x126x170 mm 248x140x200 mm 190x260x180 mm 淨重 2200g 3435g 4235g 1920g   圖號 圖號Q 圖號R 圖號S 圖號T 參考圖 尺寸 240x260x170 mm 340x260x170 mm 440x260x180 mm 205x260x180 mm 淨重 4800g 6600g 7860g 3420g   圖號 圖號U 圖號V 圖號W   參考圖   尺寸 255x260x170 mm 355x260x170 mm 455x260x180 mm   淨重 5760g 7560g 8820g   直接搭配溫度錶4-20mA訊號，無需輔助電源，不受電源變動影響，延長產品壽命，符合環保、省能源之設計。 1台溫度錶可串接2台以上之SCR。(欲串接3台，請洽本公司)。 50Hz/60Hz可共用，輸出功率達100%，線性佳。 體積小、使用簡單、節省配盤之空間及時間。 結構採模組化設計，維修更換簡易。 使用Hybrid IC設計，完全隔離濕氣與粉塵。 可外接VR，設定為自動/手動模式(詳附圖)。 具過熱指示燈(散熱器超過80°C時O.H.燈亮)，且SCR停止輸出。 (大安培160A(含)以上) 具有訊號輸入電源指示燈。 輸入訊號端與動力線完全隔離。 採用光耦合驅動方式，而傳統設計系採用脈波變壓器隔離絕緣效果差，易產生高頻諧波干擾儀器設備，造成嚴重後果。 中華民國專利(新型第M286389號)，仿冒必究。 CE認證通過。 散熱器規格，可依實際需求選配。 另有加強保險絲固熱，降低電流量而熔斷之保護功能(限加長型)(選購)。 可直接提供輸入固定電壓或P.W.M電壓。 本型號只能用於三相三極沒有N相之負載，三相三極N相接法，請參閱APS型之規格。 訂購資訊:： 　品名：P3 A BBB C D E 　例如：P3 1 030 4 1 A 　　　　(說明：輸入訊號：4-20mA、30A、440Vac、標準型、圖號A)   A→ 輸入訊號   1　4-20mA   2　12Vdc   3　24Vdc   4　P.W.M BBB→ 額定負載電流   030　30A   050　50A   100　100A   160　160A   200　200A C→ 額定電壓   2　220 Vac (90Vac~260Vac)   4　440 Vac (190Vac~480Vac) D→ 特殊規格   1　標準型   2　欠相(ALARM)   3　欠相，過熱(O.H)(ALARM) E→ 圖號   A　圖A   B　圖B   C　圖C

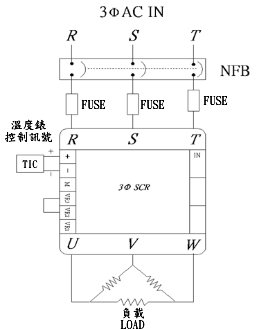

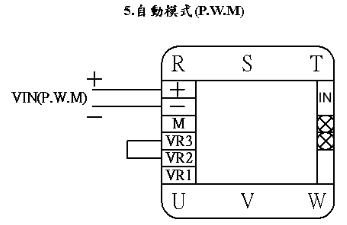

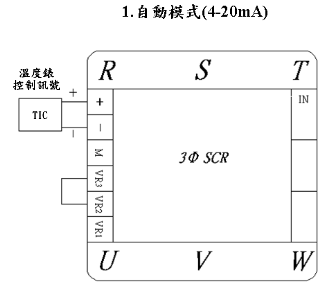

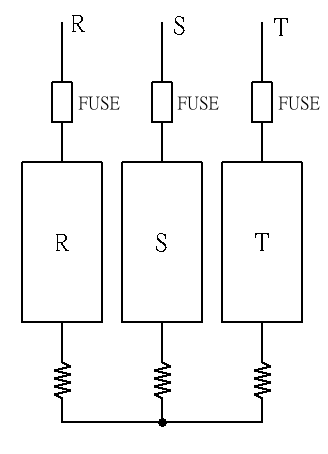

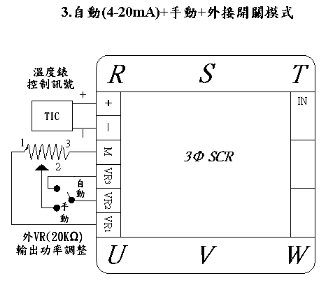

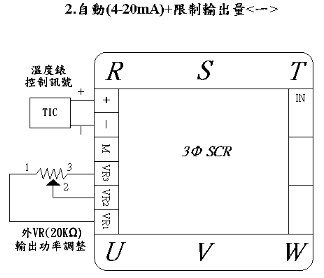

產品規格       品名 額定負載電流 I2t(A2s) 參考圖 015 15A 200   020 20A 310   030 30A 770   040 40A 1100   050 50A 1600   070 70A 2700   080 80A 3800   100 100A 7400   120 120A 10600   160 160A 18000   200 200A 29000   300 300A 63000   使用說明： ＜一＞入力電源接法(150A以下) 入力電源接法(160A以上) ＜二＞控制訊號接法
