产品展示

Products

当前位置：产品展示 >> 台湾JK积奇(万积)品牌>>SCR电力调整器>>三相相位(JK3PS) | 零位(JK2PSZ) | 感性负载(JK3PTS)

三相SCR电力调整器

产品图片

图一
长:220mm
宽:142mm
高:154mm

图二
长:243mm
宽:142mm
高:154mm

图三
长:305mm
宽:141mm
高:172mm

图四
长:355mm
宽:141mm
高:200mm

图五
长:400mm
宽:263mm
高:210mm

图六
长:527mm
宽:306mm
高:246mm

图七
长:710mm
宽:361mm
高:280mm

图一至图七：内含半导体专用快速保险丝；具有温度控制,提高风扇寿命2~3倍；

产品说明

本控制器具有CE国际安全认证之标准。

具有R.S.T各相保险丝断路指示灯，并提供异常输出接点，可做系统紧急控制之用。

体积精巧、散热佳，内含半导体专用快速保险丝，不怕负载短路。

冷却风扇动作具有温度控制，'当散热片温度55℃时工作，45℃时停止，可提高风扇寿命2~3倍。

控制器之保护装置: (1)来源电欠相。 (2)保险丝断线检知。 (3)本控制器散热片超温保护。 (4)异常输出接点，提供远端监控使用，接点容量240VAC/5A。

应用于负载: IR灯管，石英灯管，二矽化钼，加热器。使用制鞋机械，塑胶吹瓶机械，塑胶压出机械，真空蒸镀机，真空溅镀机，热处理炉，电热熔炉，电热锅炉，漆包线机械，抽纱机械，纺织机械，恒温恒湿系统。

功能说明

取代传统电磁开关，即时补温，让温差达到最小，不会产生火花与弧光。
一般特性

主电源电压	AC220V 380V 440V 480V ±10%
辅助电压	AC220V ±15% 50/60Hz
额定电流	25A 35A 50A 60A 80A 100A 125A 160A 180A 225A 250A 300A 350A 400A 600A 750A
工作频率	47~63Hz
输出方式	相位输出, 零位输出 ,线性电压输出(L.V.型)
相位输入控制讯号	4-20mA, 0-5V, 1-5V, 0-10V, 2-10V, 8秒缓冲手动/自动 Relay切换
零位输入控制讯号	4-20mA, 1-5V, 0-10V, 2-10V 手动/自动 Relay切换
输出电压范围	0~100%
使用环境	-10℃~50℃ 湿度 90%RH以下
绝缘阻抗	20 MΩ 以上(电源与外壳间) 20 MΩ 以上(输入信号与外壳间)
耐压强度	电源与外壳间 2500VAC/1分钟电源与输入信号 1000VAC/1分钟

型号规格选择

3相3线相位控制(3Φ3W)——适用阻性负载

补助电压	主电源电压	额定电流	型号	长 (mm)	宽 (mm)	高 (mm)	图
220V	208V~240V	25A	JK3PS-22025 LE	220	142	154	1
		35A	JK3PS-22035 LE	220	142	154	1
		50A	JK3PS-22050 LE	243	142	154	2
		60A	JK3PS-22060 LE	243	142	154	2
		80A	JK3PS-22080 LE	243	142	154	2
		100A	JK3PS-22100 LE	243	142	154	2
		125A	JK3PS-22125 LE	305	141	172	3
		160A	JK3PS-22160 LE	305	141	172	3
		180A	JK3PS-22180 LE	355	141	172	4
		225A	JK3PS-22225 LE	400	263	210	5
		250A	JK3PS-22250 LE	400	263	210	5
		300A	JK3PS-22300 LE	400	263	210	5
		350A	JK3PS-22350 LE	527	306	246	6
		400A	JK3PS-22400 LE	527	306	246	6
		600A	JK3PS-22600 LE	710	361	280	7
		750A	JK3PS-22750 LE	710	361	280	7
220V	380V~480V	25A	JK3PS-48025 LE	220	142	154	1
		35A	JK3PS-48035 LE	220	142	154	1
		50A	JK3PS-48050 LE	243	142	154	2
		60A	JK3PS-48060 LE	243	142	154	2
		80A	JK3PS-48080 LE	243	142	154	2
		100A	JK3PS-48100 LE	243	142	154	2
		125A	JK3PS-48125 LE	305	141	172	3
		160A	JK3PS-48160 LE	305	141	172	3
		180A	JK3PS-48180 LE	355	141	172	4
		225A	JK3PS-48225 LE	400	263	210	5
		250A	JK3PS-48250 LE	400	263	210	5
		300A	JK3PS-48300 LE	400	263	210	5
		350A	JK3PS-48350 LE	527	306	246	6
		400A	JK3PS-48400 LE	527	306	246	6
		600A	JK3PS-48600 LE	710	361	280	7
		750A	JK3PS-48750 LE	710	361	280	7

3相2线零位控制(3Φ2W)——适用阻性负载

补助电压	主电源电压	额定电流	型号	长 (mm)	宽 (mm)	高 (mm)	图
220V	208V~240V	25A	JK2PSZ-22025 LE	220	142	154	1
		35A	JK2PSZ-22035 LE	220	142	154	1
		50A	JK2PSZ-22050 LE	220	142	154	1
		60A	JK2PSZ-22060 LE	243	142	154	2
		80A	JK2PSZ-22080 LE	243	142	154	2
		100A	JK2PSZ-22100 LE	243	142	154	2
		125A	JK2PSZ-22125 LE	305	141	172	3
		160A	JK2PSZ-22160 LE	305	141	172	3
		180A	JK2PSZ-22180 LE	355	141	172	4
		225A	JK2PSZ-22225 LE	400	263	210	5
		250A	JK2PSZ-22250 LE	400	263	210	5
		300A	JK2PSZ-22300 LE	400	263	210	5
		350A	JK2PSZ-22350 LE	400	263	210	5
		400A	JK2PSZ-22400 LE	400	263	210	5
		450A	JK2PSZ-22450 LE	400	263	210	5
		500A	JK2PSZ-22500 LE	527	306	246	6
		600A	JK2PSZ-22600 LE	527	306	246	6
		750A	JK2PSZ-22750 LE	710	361	280	7
220V	380V~480V	25A	JK2PSZ-48025 LE	220	142	154	1
		35A	JK2PSZ-48035 LE	220	142	154	1
		50A	JK2PSZ-48050 LE	220	142	154	1
		60A	JK2PSZ-48060 LE	243	142	154	2
		80A	JK2PSZ-48080 LE	243	142	154	2
		100A	JK2PSZ-48100 LE	243	142	154	2
		125A	JK2PSZ-48125 LE	305	141	172	3
		160A	JK2PSZ-48160 LE	305	141	172	3
		180A	JK2PSZ-48180 LE	355	141	172	4
		225A	JK2PSZ-48225 LE	400	263	210	5
		250A	JK2PSZ-48250 LE	400	263	210	5
		300A	JK2PSZ-48300 LE	400	263	210	5
		350A	JK2PSZ-48350 LE	400	263	210	5
		400A	JK2PSZ-48400 LE	400	263	210	5
		450A	JK2PSZ-48450 LE	400	263	210	5
		500A	JK2PSZ-48500 LE	527	306	246	6
		600A	JK2PSZ-48600 LE	527	306	246	6
		750A	JK2PSZ-48750 LE	710	361	280	7

3相3线相位控制(3Φ3W)——适用感性负载，如变压器及非阻性式负载

补助电压	主电源电压	额定电流	型号	长 (mm)	宽 (mm)	高 (mm)	图
220V	208V~240V	25A	JK3PTS-22025 LE	220	142	154	1
		35A	JK3PTS-22035 LE	220	142	154	1
		50A	JK3PTS-22050 LE	243	142	154	2
		60A	JK3PTS-22060 LE	243	142	154	2
		80A	JK3PTS-22080 LE	243	142	154	2
		100A	JK3PTS-22100 LE	243	142	154	2
		125A	JK3PTS-22125 LE	305	141	172	3
		160A	JK3PTS-22160 LE	305	141	172	3
		180A	JK3PTS-22180 LE	355	141	172	4
		225A	JK3PTS-22225 LE	400	263	210	5
		250A	JK3PTS-22250 LE	400	263	210	5
		300A	JK3PTS-22300 LE	400	263	210	5
		350A	JK3PTS-22350 LE	527	306	246	6
		400A	JK3PTS-22400 LE	527	306	246	6
		600A	JK3PTS-22600 LE	710	361	280	7
		750A	JK3PTS-22750 LE	710	361	280	7
220V	380V~480V	25A	JK3PTS-48025 LE	220	142	154	1
		35A	JK3PTS-48035 LE	220	142	154	1
		50A	JK3PTS-48050 LE	243	142	154	2
		60A	JK3PTS-48060 LE	243	142	154	2
		80A	JK3PTS-48080 LE	243	142	154	2
		100A	JK3PTS-48100 LE	243	142	154	2
		125A	JK3PTS-48125 LE	305	141	172	3
		160A	JK3PTS-48160 LE	305	141	172	3
		180A	JK3PTS-48180 LE	355	141	172	4
		225A	JK3PTS-48225 LE	400	263	210	5
		250A	JK3PTS-48250 LE	400	263	210	5
		300A	JK3PTS-48300 LE	400	263	210	5
		350A	JK3PTS-48350 LE	527	306	246	6
		400A	JK3PTS-48400 LE	527	306	246	6
		600A	JK3PTS-48600 LE	710	361	280	7
		750A	JK3PTS-48750 LE	710	361	280	7

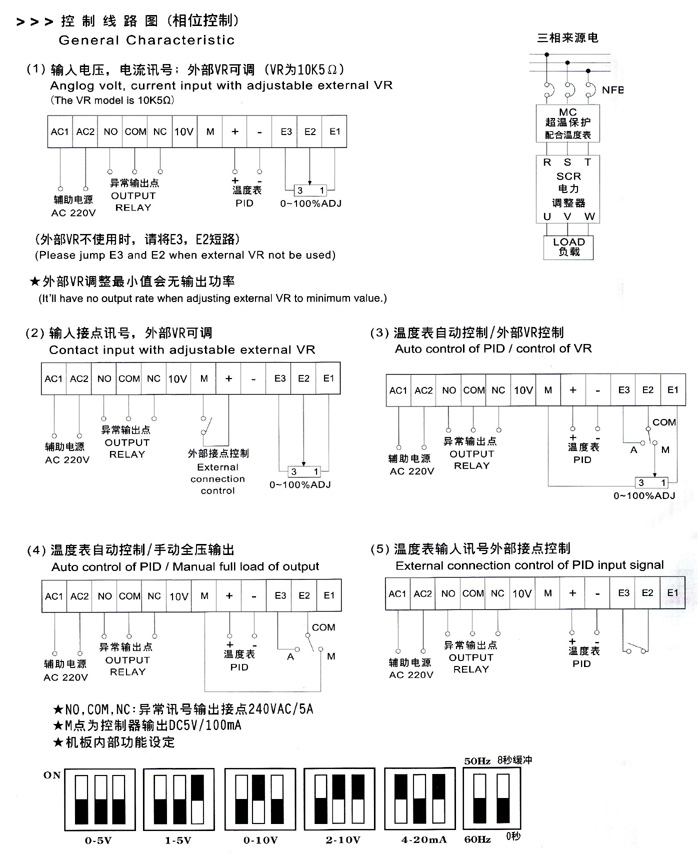

配线图
