1. 缓启动时间、启动扭力与停止时间都可以调整，使启动平顺圆滑。
2. 内建3种启动模式：斜率启动、限电流启动、限电流加踢动启动(KICK START)。
3. 使用矽控整流器(SCR)控制：无接点、无弧光、无光端磨损，相当于半永久性的使用寿命。
4. 简易配线：三进三出的装置，节省人工繁琐配线的花费。
5. 本缓启动控制器为微处理机型，并具有自动轻重负载校对功能与转矩控制。
6. 冷却风扇动作具有温度控制，当散热片温度55oC时工作，45oC时停止，可提高风扇寿命2~3倍。
7. 本控制器内含CT电子式检知保护器：
过载保护、来源电欠相保护、马达卡死保护、控制器过温保护、马达低载(缺水)保护，超灵敏感应度，且无积热效应，不受周温影响。
8. 本控制器提供3组输出接点：具启动时输出接点(Running)、运转完成后输出接点(BY PASS)、系统异常输出接点NO, COM, NC。
9. 本控制器提供泵浦马达专用缓慢停止功能，以达到最佳消除水锤功能。
功能作用
马达缓启动控制器，使用在泵浦马达、油压马达、抽水站、纯水设备，达到缓慢启动与缓慢停止，让泵浦马达扬水系统可以消除水锤，不会让管路有噪音，影响居住品质。
一般特性
|
SP系列 泵浦马达专用缓冲器 |
|
|
主电源电压 |
208～220/380～440/480 VAC |
|
辅助电压 |
220V |
|
启动方式 |
干接点 |
|
工作频率 |
50~60Hz |
|
最高峰值耐压 |
600V 或1200V~1600V |
|
启动时间 |
1~40 sec. |
|
启动扭力 |
100%~500% |
|
停止时间 |
1~60 sec. |
| 停止模式 | 惯性停止/转矩停止/斜率停止 |
| 储存问题 |
-20 C~70C |
|
工作周温 |
-10 |
| 绝缘阻抗 | 20 MΩ 以上(电源与外壳间)、20 MΩ 以上(输入信号与外壳间) |
| 耐压强度 | 电源与外壳间 2500VAC/1分钟 、电源与输入信号 1000VAC/1分钟 |
|
最大相对湿度 |
93% 无凝结成水滴 |
10%

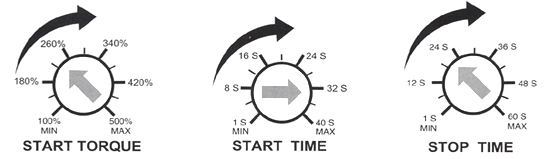

扭力、时间参考下图解
SOFT
PUMP

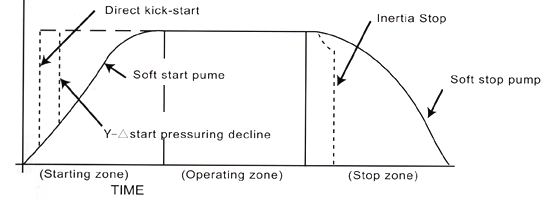

与各式启动、停止流量比较图
|

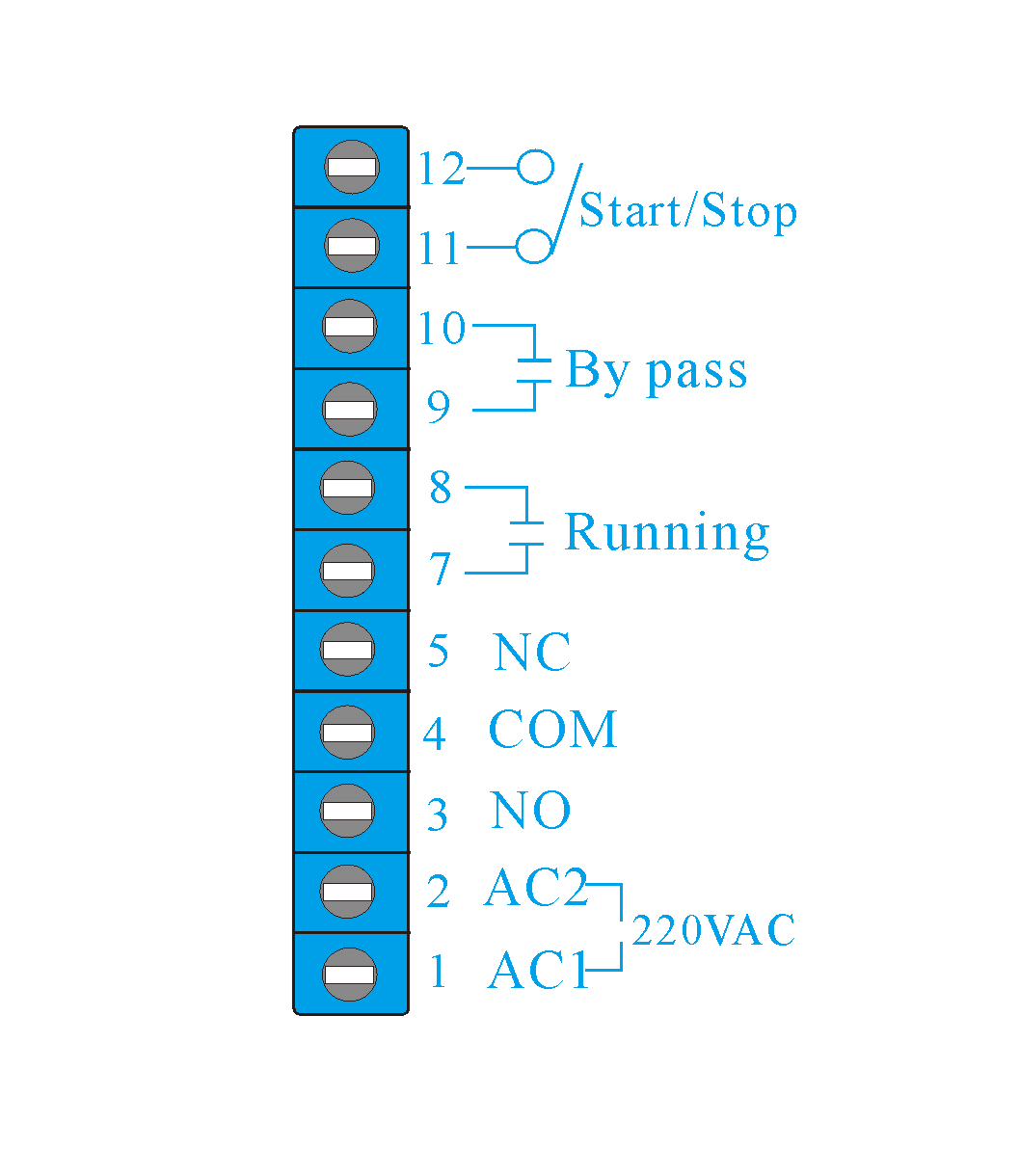

AC1, AC2:
输入辅助电压
220V±15% |
|
RUNNING:
运转中输出接点
240V/10A |
型号规格选择
|
额定 |
额定电压 |
长 |
宽 |
高 |
图号 |
|||
|
208~220VAC |
HP |
380~480VA C |
HP |
|||||
|
4A |
- |
- |
SMC930020 LE-SP |
2HP |
145 |
83 |
120 |
图1 |
|
7A |
SMC920020 LE-SP |
2HP |
SMC930030 LE-SP |
3HP |
||||
|
10A |
SMC920030 LE-SP |
3HP |
SMC930050 LE-SP |
5HP |
||||
|
15A |
SMC920050 LE-SP |
5HP |
SMC930075 LE-SP |
7.5HP |
||||
|
22A |
SMC920075 LE-SP |
7.5HP |
SMC930100 LE-SP |
10HP |
||||
|
28A |
SMC9200100 LE-SP |
10HP |
SMC930150 LE-SP |
15HP |
||||
