三相/单相马达正转/反转控制器



電氣特性   環境溫度： 0~55°C 相對濕度： 0~90% 耐壓絕緣： 2500Vac/1 Min. 絕緣阻抗： 500MΩ以上 輸入訊號： 12Vdc、24Vdc、Relay(接點)

產品特性(Product Characteristic)     圖號 圖號A 圖號B 圖號C 參考圖 尺寸 70x72x85 mm 72x105x125 mm 110x72x125 mm 淨重 410g 590g 700g 體積小、防塵、採模組化設計，故維修容易。 無火花、壽命長、符合環保需求。 內建互鎖保護功能，On / Off 每分鐘可達60次。 驅動迴路保護，防止突波電壓及電流，使動作更穩定可靠。 馬達最高容量:480Vac/3KW、220Vac/2.2KW 超低消耗功率，可由PLC直接控制訊號。 環保產品(本產品非灌膠，維修容易，零件均可回收，不會造成萬年垃圾) 。 100~500Vac全電壓，減少採購及庫存成本。 適用對象:天車、輸送帶、搬運台車、鐵捲門、鑽床、攻牙機、、、等任何需要應用馬達正反轉之場合。 可搭配選購:馬達轉速偵測板(DM0750)用於偵測馬達運轉時所帶動之鏈子是否鬆脫或斷裂。 可搭配選購:三相欠逆相偵測板(DM0809、DM0809-1)，用於偵測馬達欠相或逆相, 並提供ALARM輸出接點1a(DM0809)或1a/1b(DM0809-1)。另可搭配選購5點及10點偵測板(DM0808、DM0808-1)，請洽本公司。 專利申請中，仿冒必究。 三相馬達訂購資訊： 品名：MFR3 A B C 例如：MFR3 1 2 1　(說明：12Vdc、220V、1.1KW) A→ 控制訊號   1　12Vdc   2　24Vdc   3　Relay(接點) B→ 工作電壓   2　220V   3　380V   4　440V C→ 馬達容量   0　0.75KW(Max)   1　1.1KW(Max)   2　2.2KW(Max)   3　3KW(Max) 单相馬達訂購資訊： 品名：MFR1 A B C 例如：MFR1 1 2 1　(說明：12Vdc、220V、1.1KW) A→ 控制訊號   1　12Vdc   2　24Vdc   3　Relay(接點) B→ 工作電壓   2　220V   3　380V   4　440V C→ 馬達容量   0　0.75KW(Max)   1　1.1KW(Max)   2　2.2KW(Max)   3　3KW(Max)

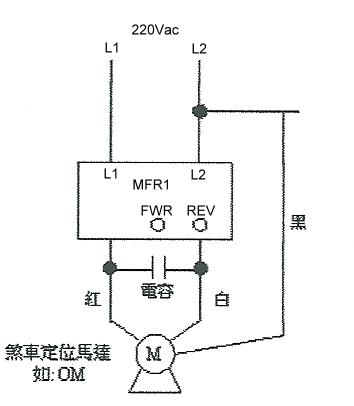

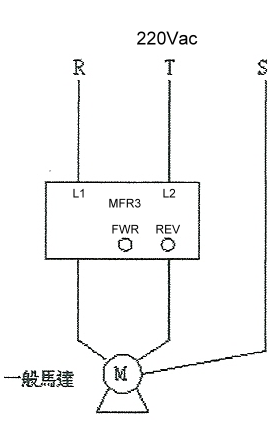

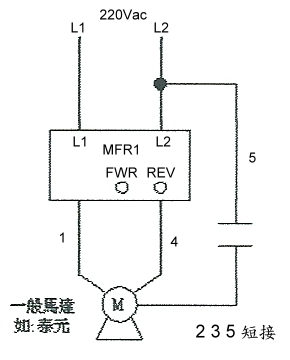

產品規格         品名 規格 參考圖 MFR3-V2/K0-D/A 三相 220V/0.75KW　　24Vdc/接點開關 A MFR3-V3/K1-D/A 三相 380V/1.1KW　　24Vdc/接點開關 A MFR3-V4/K1-D/A 三相 440V/1.1KW　　24Vdc/接點開關 A       MFR3-V2/K2-D/A 三相 220V/2.2KW　　24Vdc/接點開關 B MFR3-V3/K3-D/A 三相 380V/3KW　　24Vdc/接點開關 B MFR3-V4/K3-D/A 三相 440V/3KW　　24Vdc/接點開關 B 品名 規格 參考圖 MFR1-V2/K2-D/A 单相 220V/2.2KW　24Vdc/接點開關 A MFR1-V3/K3-D/A 单相 380V/3KW　　24Vdc/接點開關 A MFR1-V4/K3-D/A 单相 440V/3KW　　24Vdc/接點開關 A 三相馬達動力線接法： 三相(正轉) 三相(正反轉) 单相馬達動力線接法： 單相(正反轉) 馬達內部無電容(如 CM)->外加 單相(正反轉) 馬達內部有電容(如 泰元) 三相/单相馬達控制線接法： 1 直流接法(24Vdc) 正轉(FWR) 反轉(REV) 雙訊號(動作如下圖) 交替 2 接點接法(A/B接點) 不需輔助控制電源 正 反 動作 On On 正 On Off 正 Off On 反 Off Off 停止
