单相SCR电力调整器

       型號規格

           1. 相位控制
               额定电压220V：PS0202L，PS0302L，PS0502L，PS0702L，PS1002L，PS1202L，PS1602L，PS2002L，PS2502L，PS3002L 等
               额定电压380V：PS0204L，PS0304L，PS0504L，PS0704L，PS1004L，PS1204L，PS1604L，PS2004L，PS2504L，PS3004L 等

           2. 零位控制
              额定电压220V：ZS0202L，ZS0302L，ZS0502L，ZS0702L，ZS1002L，ZS1202L 等
              额定电压380V：ZS0204L，ZS0304L，ZS0504L，ZS0704L，ZS1004L，ZS1204L 等


電氣特性   環境溫度： 0~55°C 相對溼度： 0~90% 耐壓絕緣： 2500Vac/1 Min 絕緣阻抗： 500MΩ以上 最小動作電流： 0.6A 開路時漏電流： 8 ma 以下 (R，C Filter) 消耗功率(靜態)： 3.2W (Max) 使用頻率範圍： 50Hz/60Hz ±5% 輸入訊號： DCA (4-20 mA，0-20mA) DCV (0-5V，1-5V，0-10V) 輸入阻抗： DCA (250 Ω)，DCV (4.7K Ω 或 10K Ω) 絕緣電壓： AC 2000V (1 MIN 輸出入對地)

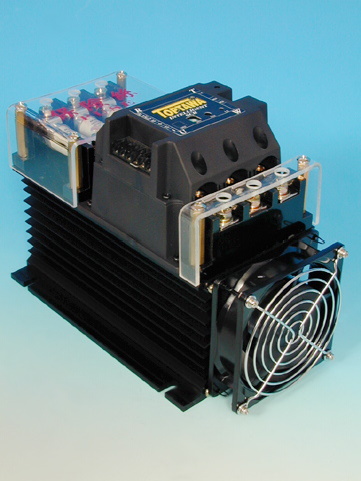

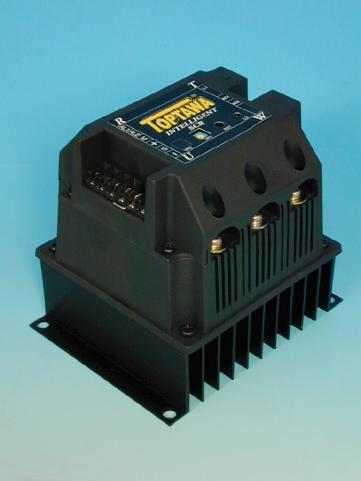

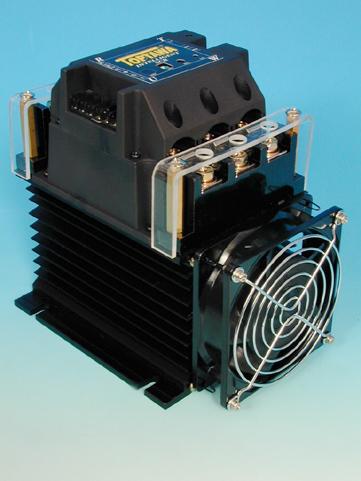

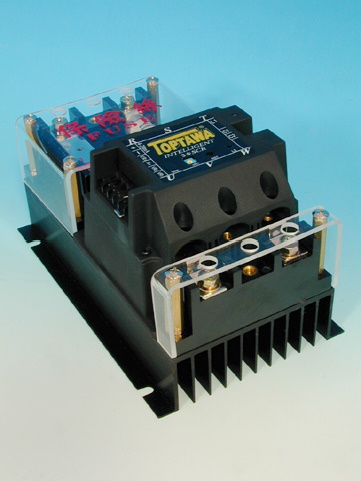

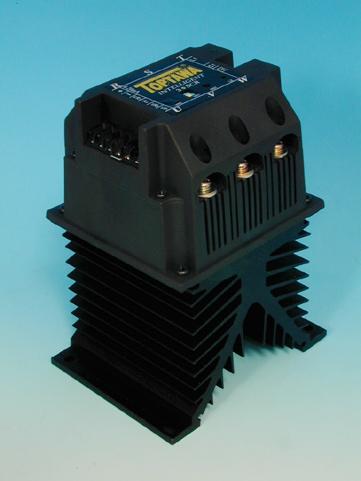

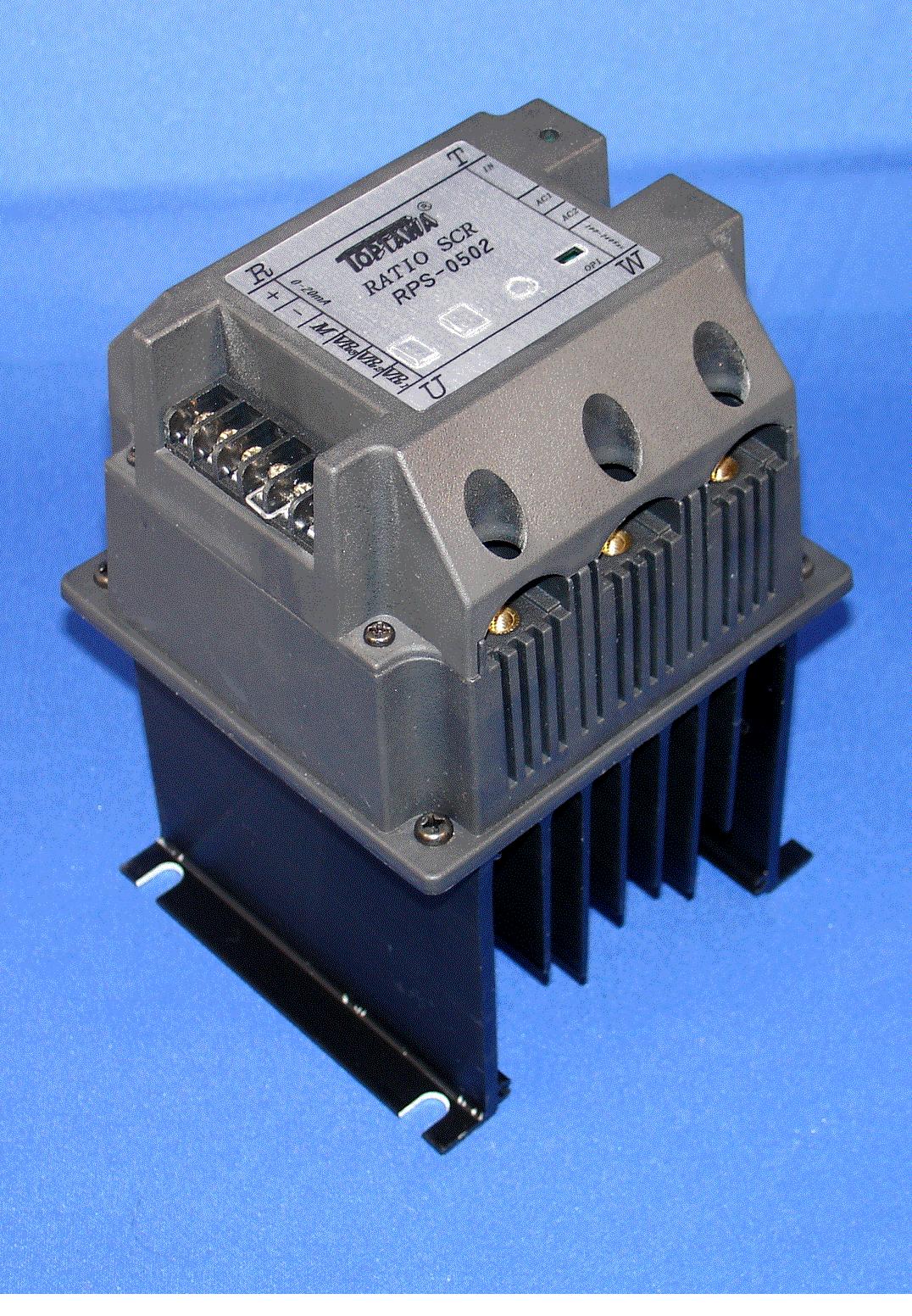

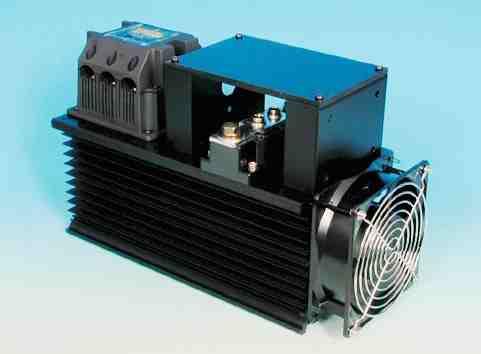

產品特性(Product Characteristic)   圖號 圖號A 圖號B 圖號C 圖號D 參考圖 尺寸 98.5x126x115 mm 98.5x110x155 mm 98.5x126x170 mm 140x126x170 mm 淨重 875g 1350g 1675g 2255g   圖號 圖號E 圖號F 圖號G 圖號H 參考圖 尺寸 200x140x200 mm 130x110x155 mm 130x126x170 mm 175x126x170 mm 淨重 4240g 1650g 2000g 2575g   圖號 圖號I 圖號J 圖號K 圖號L 參考圖 尺寸 240x140x200 mm 200x126x115 mm 200x110x155 mm 200x126x170 mm 淨重 4800g 1575g 1880g 2875g   圖號 圖號M 圖號N 圖號O   參考圖   尺寸 240x110x155 mm 240x126x170 mm 330x140x200 mm   淨重 2200g 3435g 6775g   無需輔助電源。 無送電順序之困擾，大大節省配電工時、人工成本、材料損耗，並可提昇工作效率。 體積小，故障排除容易。 風扇採用專利抽取方式，大大克服維修不易之困擾。中華民國專利(新型第179602號)。 內含SCR最大輸出量設定VR，不用外接。 另有過電流、過電壓、定電流、定電壓、加熱器斷線等功能及相對應的警報接點輸出，可依使用者之要求設計，詳細內容請洽經銷商或本公司。 中華民國專利(新型第220958號、新型第M241939號)，仿冒必究。 訂購資訊： 品名：PS BBB C  E 例如：PS 020 4  A　(說明：4-20mA、20A、440Vac、基本型、圖號A) A→ 輸入方式   1　4-20mA   2　0-20mA   3　0-5V   4　1-5V   5　0-10V   6　2-10V BBB→ 額定負載電流   020　20 A   050　50 A   100　100 A   160　160 A   200　200 A C→ 額定負載電壓   1　110 Vac   2　220 Vac   3　380 Vac   4　440 Vac D→ 特殊功能   X　基本型     E→ 圖號   A　圖號A   B　圖號B

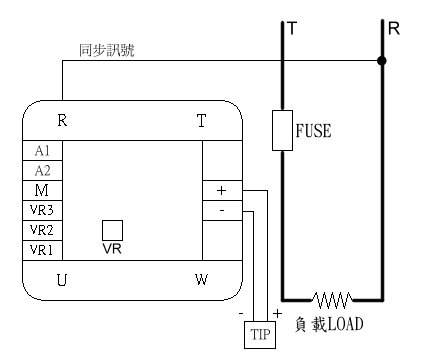

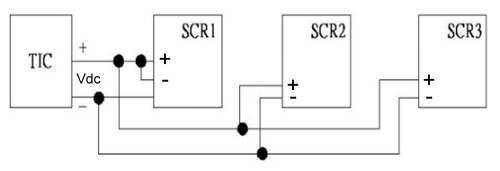

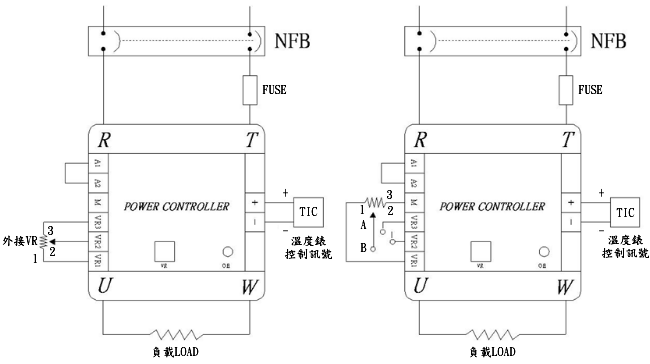

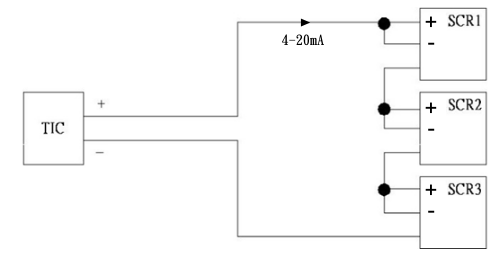

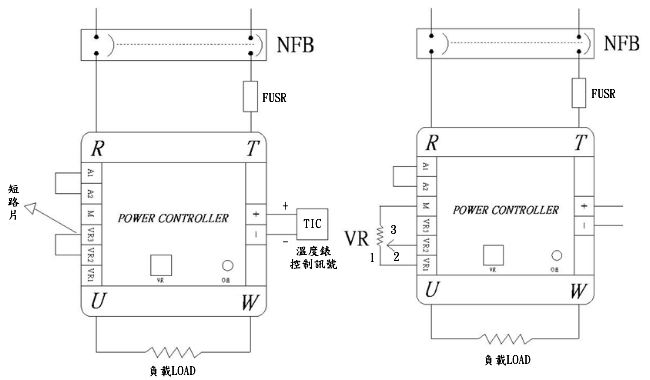

產品規格       電流 A(av) I2t(A2s) 參考圖 020 20A 310 A B 030 30A 770 A B 050 50A 1600 B D 070 70A 2700 C D 080 80A 3800 C D 100 100A 7400 E F G 120 120A 10600 E F G 160 160A 18000 E 200 200A 29000 E 250 250A 49000 E 300 300A 63000 E 應用說明： 自動模式： 手動模式： 自動＋外接VR： 自動、手動、外接開關模式： 串接模式示意圖：(電流) 並接模式示意圖：(電壓) 超過120A以上之入力電源接法：
