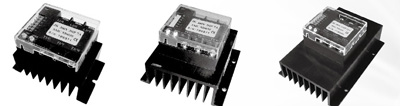

智慧型马达软启动器
产品图片
 图一  图二  图三
 图四
 图五
 图六
 图七
 图八
图九
图十
图十一 |
|
本缓冲启动器具CE,
IEC60947-4-2认证合格 限电流启动方式，可降低马达启动瞬间电流； |
产品特性
1.
缓启动时间与启动扭力都可以调整，使启动平顺圆滑。
2. 内建3种启动模式：斜率启动、限电流启动、限电流加踢动启动(KICK START)。
3. 使用矽控整流器(SCR)控制：无接点、无弧光、无光端磨损，相当于半永久性的使用寿命。
4. 简易配线：三进三出的装置，节省人工繁琐配线的花费。
5. 本缓启动控制器为微处理机型，并具有自动轻重负载校对功能与转矩控制。
6. 冷却风扇动作具有温度控制，当散热片温度55oC时工作，45oC时停止，可提高风扇寿命2~3倍。
7. 本控制器内含CT电子式检知保护器：
过载保护、来源电欠相保护、马达卡死保护、控制器过温保护，超灵敏感应度，且无积热效应，不受周温影响。
8. 本控制器提供3组输出接点：具启动时输出接点(Running)、运转完成后输出接点(BY
PASS)、系统异常输出接点NO, COM, NC。
一般型系列说明：
保护功能: 1. 马达过载 2. 欠相 3. 马达卡死 4. 本体过温
启动模式:1. 斜率启动 2. 定电流启动 3. 定电流加踢动启动(KICK START)
高功能系列说明：
保护功能: 1. 马达过载 2. 欠相 3. 马达卡死 4. 闸流体过温 5. 相序保护 (逆相保护) 6.
三相电流不平衡 7. 闸流体短路检知 8. 负载开路 9. 启动失败侦测 10. 无来源电压
启动模式:1. 斜率启动 2. 定电流启动 3. 踢动启动 (Kick Start) 4. 全压启动 5. 转矩启动
功能设定:过载曲线有四种可以选择；KICK
START时间可以选择0.5秒或2秒；马达卡死时间可以选择2秒或4秒；手动/自动 Reset
功能作用
马达缓启动控制器，使用在风车马达、搅拌机械、研磨机械、粉碎机械、天车、油压电梯，达到缓慢启动，减少瞬间启动电流。当马达异常时，可以保护马达。
一般特性
|
主电源电压 |
208~220/380~440/460~480VAC±10% |
|
辅助电压 |
220V±10% |
|
启动方式 |
干接点 |
|
工作频率 |
50~60Hz
±5% |
|
最高峰值耐压 |
600V
或
1200V~1600V |
|
启动时间 |
1~40 sec. |
|
启动扭力 |
100%~500% |
|
工作周温 |
-10℃~45℃ |
|
绝缘阻抗 |
20 MΩ 以上(电源与外壳间)、20 MΩ 以上(输入信号与外壳间) |
|
耐压强度 |
电源与外壳间 2500VAC/1分钟 、电源与输入信号 1000VAC/1分钟 |
|
最大相对湿度 |
93%
无凝结成水滴 |

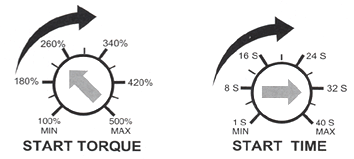

扭力、时间参考下图解
适用范围
需要平滑启动机能，但不需作速度控制的产业机械。诸如天车、压缩机、风车、鼓风机…等等。
接线控制方式
|
AC1, AC2:
输入辅助电压
220V 15%
OPEN:
空脚备用
NO, COM, NC:
异常讯号输出接点
240V/10A 04.05.06.07.08.09.10为控制器的输出接埠 |
|
RUNNING:
运转中输出接点
240V/10A
BY PASS(RUN):
运转完成后输出接点
START/STOP:
启动/停止控制接点 |

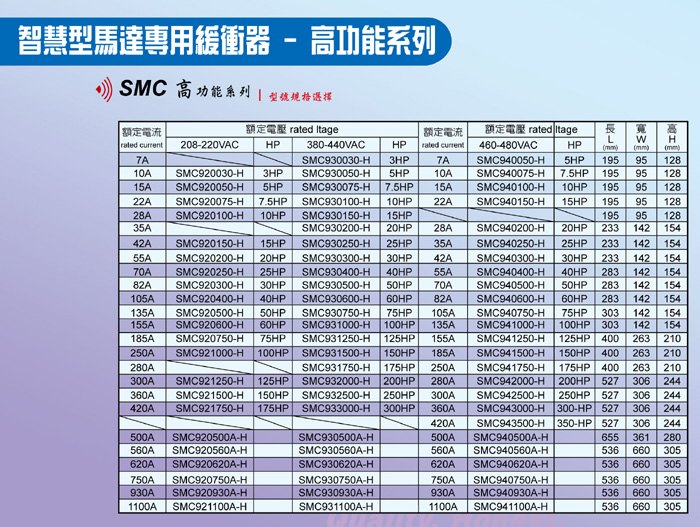

型号规格选择(一般型系列
普通马达软启动器)
|
额定
电流 |
额定电压 |
额定
电流 |
额定电压 |
长
(mm) |
宽
(mm) |
高
(mm) |
图号 |
|
208~220VAC |
HP |
380~440VA C |
HP |
460~480VAC |
HP |
|
7A |
- |
- |
SMC930030 LE |
3HP |
7A |
SMC940050 LE |
5HP |
75 |
127 |
86 |
图9 |
|
10A |
SMC920030 LE |
3HP |
SMC930050 LE |
5HP |
10A |
SMC940075 LE |
7.5HP |
75 |
127 |
86 |
图9 |
|
15A |
SMC920050 LE |
5HP |
SMC930075 LE |
7.5HP |
15A |
SMC940100 LE |
10HP |
120 |
127 |
86 |
图10 |
|
22A |
SMC920075 LE |
7.5HP |
SMC930100 LE |
10HP |
22A |
SMC940150 LE |
15HP |
180 |
127 |
86 |
图11 |
|
28A |
SMC920100 LE |
10HP |
SMC930150 LE |
15HP |
- |
- |
- |
210 |
142 |
154 |
图1 |
|
35A |
- |
- |
SMC930200 LE |
20HP |
28A |
SMC940200 LE |
20HP |
233 |
142 |
154 |
图2 |
|
42A |
SMC920150 LE |
15HP |
SMC930250 LE |
25HP |
35A |
SMC940250 LE |
25HP |
233 |
142 |
154 |
图2 |
|
55A |
SMC920200 LE |
20HP |
SMC930300 LE |
30HP |
42A |
SMC940300 LE |
30HP |
233 |
142 |
154 |
图2 |
|
70A |
SMC920250 LE |
25HP |
SMC930400 LE |
40HP |
55A |
SMC940400 LE |
40HP |
233 |
142 |
154 |
图3 |
|
82A |
SMC920300 LE |
30HP |
SMC930500 LE |
50HP |
70A |
SMC940500 LE |
50HP |
283 |
142 |
154 |
图3 |
|
105A |
SMC920400 LE |
40HP |
SMC930600 LE |
60HP |
82A |
SMC940600 LE |
60HP |
283 |
142 |
154 |
图3 |
|
135A |
SMC920500 LE |
50HP |
SMC930750 LE |
75HP |
105A |
SMC940750 LE |
75HP |
315 |
142 |
200 |
图4 |
|
155A |
SMC920600 LE |
60HP |
SMC931000 LE |
100HP |
135A |
SMC941000 LE |
100HP |
315 |
142 |
200 |
图4 |
|
185A |
SMC920750 LE |
75HP |
SMC931250 LE |
125HP |
155A |
SMC941250 LE |
125HP |
400 |
263 |
210 |
图5 |
|
250A |
SMC921000 LE |
100HP |
SMC931500 LE |
150HP |
185A |
SMC941500 LE |
150HP |
400 |
263 |
210 |
图5 |
|
280A |
- |
- |
SMC931750 LE |
175HP |
250A |
SMC941750 LE |
175HP |
400 |
263 |
210 |
图5 |
|
300A |
SMC921250 LE |
125HP |
SMC932000 LE |
200HP |
280A |
SMC942000 LE |
200HP |
527 |
306 |
244 |
图6 |
|
360A |
SMC921500 LE |
150HP |
SMC932500 LE |
250HP |
300A |
SMC942500 LE |
250HP |
527 |
306 |
244 |
图6 |
|
420A |
SMC921750 LE |
175HP |
SMC933000 LE |
300HP |
360A |
SMC943000 LE |
300HP |
527 |
306 |
244 |
图6 |
|
|
|
|
|
|
420A |
SMC943500 LE |
350HP |
527 |
306 |
244 |
图6 |
|
额定
电流 |
额定电压 |
长
(mm) |
宽
(mm) |
高
(mm) |
图号
|
|
208~220VAC |
380~440VA C |
460~480VAC |
|
500A |
SMC920500A LE |
SMC930500A LE |
SMC940500A LE |
655 |
361 |
280 |
图7 |
|
560A |
SMC920560A LE |
SMC930560A LE |
SMC940560A LE |
667 |
570 |
302 |
图8 |
|
620A |
SMC920620A LE |
SMC930620A LE |
SMC940620A LE |
667 |
570 |
302 |
图8 |
|
750A |
SMC920750A LE |
SMC930750A LE |
SMC940750A LE |
715 |
570 |
302 |
图8 |
|
930A |
SMC920930A LE |
SMC930930A LE |
SMC940930A LE |
715 |
570 |
302 |
图8 |
|
1100A |
SMC921100A LE |
SMC931100A LE |
SMC941100A LE |
715 |
570 |
302 |
图8 |
 |
