当前位置：产品展示 >> 台湾JK积奇(万积)品牌>>马达软启动器>>泵浦型(SMC**-P)

泵浦型马达软启动

产品图片

图一

图二

图三

图四

图五

图六

图七

图八

本缓冲启动器具CE, IEC60947-4-2认证合格限电流启动方式，可降低马达启动瞬间电流

产品特性
1. 缓启动时间、启动扭力与停止时间都可以调整，使启动平顺圆滑。
2. 内建3种启动模式：斜率启动、定电流启动、定电流加踢动启动(KICK START)。
3. 使用矽控整流器(SCR)控制：无接点、无弧光、无光端磨损，相当于半永久性的使用寿命。
4. 简易配线：三进三出的装置，节省人工繁琐配线的花费。
5. 本缓启动控制器为微处理机型，并具有自动轻重负载校对功能与转矩控制。
6. 冷却风扇动作具有温度控制，当散热片温度55oC时工作，45oC时停止，可提高风扇寿命2~3倍。
7. 本控制器内含CT电子式检知保护器：过载保护、来源电欠相保护、马达卡死保护、控制器过温保护、马达低载(缺水)保护，超灵敏感应度，且无积热效应，不受周温影响。
8. 本控制器提供3组输出接点：具启动时输出接点(Running)、运转完成后输出接点(BY PASS)、系统异常输出接点NO, COM, NC。
9. 本控制器提供泵浦马达专用缓慢停止功能，以达到最佳消除水锤功能。
一般型系列产品说明:
保护功能: 1.马达过载 2.欠相 3.马达卡死 4.本体过温 5.马达低载 (缺水通知)
启动模式: 1.斜率启动 2.定电流启动 3.定电流加踢动启动(KICK START)
高功能系列产品说明:
保护功能:1.马达过载 2.欠相 3.马达卡死 4.闸流体过温 5.马达低载 (缺水通知) 6.相序保护 (逆相保护) 7.三相电流不平衡 8. 闸流体短路检知 9.负载开路 10.启动失败侦测 11.无来源电压
启动模式:1.斜率启动 2.定电流启动 3.踢动启动 (Kick Start) 4.全压启动 5.转矩启动
功能设定:过载曲线有四种可以选择；KICK START时间可以选择0.5秒或2秒；马达卡死时间可以选择2秒或4秒；手动/自动 Reset
功能说明
马达缓启动控制器，使用在泵浦马达、油压马达、抽水站、纯水设备，达到缓慢启动与缓慢停止，让泵浦马达扬水系统可以消除水锤，不会让管路有噪音，影响居住品质。
一般特性

主电源电压	208~220/380~440/460~480VAC 10%
辅助电压	220V10% (可定制110V 10%)
启动方式	干接点
工作频率	50~60Hz 5%
最高峰值耐压	600V 或1200V~1600V
启动时间	1~40 sec.
启动扭力	100%~500%
停止时间	1~60 sec.
工作周温	-10C~45C
绝缘阻抗	20 MΩ 以上(电源与外壳间)、20 MΩ 以上(输入信号与外壳间)
耐压强度	电源与外壳间 2500VAC/1分钟、电源与输入信号 1000VAC/1分钟
最大相对湿度	93% 无凝结成水滴

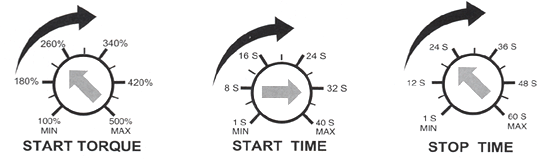

扭力、时间参考下图解

SOFT PUMP 与各式启动、停止流量比较图

AC1, AC2: 输入辅助电压 220V15%
OPEN: 空脚备用
NO, COM, NC: 异常讯号输出接点 240V/10A 04.05.06.07.08.09.10为控制器输出接点

RUNNING: 运转中输出接点 240V/10A
BY PASS(RUN): 运转完成后输出接点
START/STOP: 启动/停止控制接点

型号规格选择(一般型系列泵浦马达软启动器)

额定电流	额定电压				额定电流	额定电压		长 (mm)	宽 (mm)	高 (mm)	图号
额定电流	208~220VAC	HP	380~440VA C	HP	额定电流	460~480VAC	HP	长 (mm)	宽 (mm)	高 (mm)	图号
7A	-	-	SMC930030 LE-P	3HP	7A	SMC940050 LE-P	5HP	210	142	154	图1
10A	SMC920030 LE-P	3HP	SMC930050 LE-P	5HP	10A	SMC940075 LE-P	7.5HP	210	142	154	图1
15A	SMC920050 LE-P	5HP	SMC930075 LE-P	7.5HP	15A	SMC940100 LE-P	10HP	210	142	154	图1
22A	SMC920075 LE-P	7.5HP	SMC930100 LE-P	10HP	22A	SMC940150 LE-P	15HP	210	142	154	图1
28A	SMC920100 LE-P	10HP	SMC930150 LE-P	15HP	-	-	-	210	142	154	图1
35A	-	-	SMC930200 LE-P	20HP	28A	SMC940200 LE-P	20HP	233	142	154	图2
42A	SMC920150 LE-P	15HP	SMC930250 LE-P	25HP	35A	SMC940250 LE-P	25HP	233	142	154	图2
55A	SMC920200 LE-P	20HP	SMC930300 LE-P	30HP	42A	SMC940300 LE-P	30HP	233	142	154	图2
70A	SMC920250 LE-P	25HP	SMC930400 LE-P	40HP	55A	SMC940400 LE-P	40HP	233	142	154	图3
82A	SMC920300 LE-P	30HP	SMC930500 LE-P	50HP	70A	SMC940500 LE-P	50HP	283	142	154	图3
105A	SMC920400 LE-P	40HP	SMC930600 LE-P	60HP	82A	SMC940600 LE-P	60HP	283	142	154	图3
135A	SMC920500 LE-P	50HP	SMC930750 LE-P	75HP	105A	SMC940750 LE-P	75HP	315	142	200	图4
155A	SMC920600 LE-P	60HP	SMC931000 LE-P	100HP	135A	SMC941000 LE-P	100HP	315	142	200	图4
185A	SMC920750 LE-P	75HP	SMC931250 LE-P	125HP	155A	SMC941250 LE-P	125HP	400	263	210	图5
250A	SMC921000 LE-P	100HP	SMC931500 LE-P	150HP	185A	SMC941500 LE-P	150HP	400	263	210	图5
280A	-	-	SMC931750 LE-P	175HP	250A	SMC941750 LE-P	175HP	400	263	210	图5
300A	SMC921250 LE-P	125HP	SMC932000 LE-P	200HP	280A	SMC942000 LE-P	200HP	527	306	244	图6
360A	SMC921500 LE-P	150HP	SMC932500 LE-P	250HP	300A	SMC942500 LE-P	250HP	527	306	244	图6
420A	SMC921750 LE-P	175HP	SMC933000 LE-P	300HP	360A	SMC943000 LE-P	300HP	527	306	244	图6
					420A	SMC943500 LE-P	350HP	527	306	244	图6

额定电流	额定电压			长 (mm)	宽 (mm)	高 (mm)	图号
额定电流	208~220VAC	380~440VA C	460~480VAC	长 (mm)	宽 (mm)	高 (mm)	图号
500A	SMC920500A LE-P	SMC930500A LE-P	SMC940500A LE-P	655	361	280	图7
560A	SMC920560A LE-P	SMC930560A LE-P	SMC940560A LE-P	667	570	302	图8
620A	SMC920620A LE-P	SMC930620A LE-P	SMC940620A LE-P	667	570	302	图8
750A	SMC920750A LE-P	SMC930750A LE-P	SMC940750A LE-P	715	570	302	图8
930A	SMC920930A LE-P	SMC930930A LE-P	SMC940930A LE-P	715	570	302	图8
1100A	SMC921100A LE-P	SMC931100A LE-P	SMC941100A LE-P	715	570	302	图8
